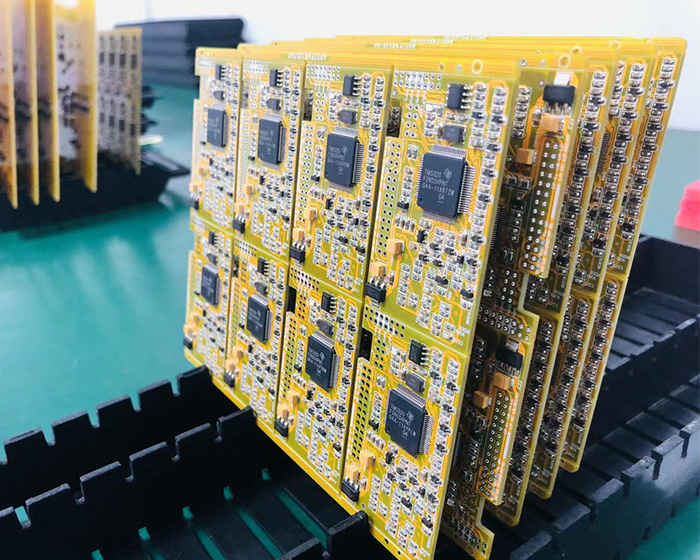

PCB打樣是指印刷電路板在批量生產前的試生產。主要用于電子工程師設計電路和完成PCB后，經過小批量試生產到工廠，就是PCB打樣了。

　　PCB打樣的生產數量一般選擇5件或10件。一般情況下，工程師稱其為PCB打樣，然后再對產品設計進行確認和測試。

　　PCB打樣的目的是檢查設計的電路是否在產品上進行了嘗試，并檢驗板廠的工藝和質量。如果PCB設計師的打樣板符合要求，他們就可以開始批量生產了。

　　PCB打樣的好處：

　　1.它可以判斷PCB制造商的實力水平。

　　PCB設計師在出廠前進行有效的PCB打樣，是對于雙方之前沒有合作過的廠商，通過打樣，可以確定PCB制造商在生產中的實力水平和能力。只有在加工工藝方面符合標準要求的PCB制造商，才能很好地滿足長期合作和高質量加工生產PCB板的要求。

　　2.可降低大型PCB產品生產中的不良率。

　　一般來說，PCB板的加工生產量是非常大的。為了保證批量生產的順利進行，不出現質量問題，降低不良率，PCB設計人員在生產前進行PCB打樣處理是非常必要的。畢竟，PCB板的加工需要經過復雜的加工程序，在每個程序或加工環節都不能有任意的錯誤。打樣成功后，專業技術人員將對樣品進行有效的檢測。通過各種專業測試后，確定沒有錯誤。任何問題都可以批量生產。

　　3.為以后的批量加工奠定了基礎。

　　PCB打樣也是為了提前了解新產品的性能和功能反應。通過打樣，可以有效地為未來的批量生產打好基礎，提前計算出相應的材料成本，提前優化不足之處。在打樣環節進行有效的處理，可以減少批量生產中各種無準備問題的發生。
